製品詳細
光ファイバー高機能保護チューブ（受注製作品）
T1437
168
- 特長
- ポリエステルエラストマー（ハイトレル®）にて光ファイバー用保護チューブの製造をしております。寸法も任意サイズでの製造が可能です。グレードについても一般タイプ、難燃タイプ等ご用意しております。
又、識別の為の着色も可能で各色のカラーバッチを取りそろえております。上記原料以外での製造も可能ですのでご相談下さい。（通線作業の容易な滑りの良い材質、難燃、ノンハロゲン等）
- 材質
- ポリエーテルエーテルケトン（PEEK）、ハイトレル（ポリエステルエラストマー）
◇光ファイバー保護チューブ成形実績例
| NO | 品名 | 材質 | 寸法 |
| 1 | VICTREX®PEEKチューブ | VICTREX®PEEK | Φ0.5xΦ0.9 |

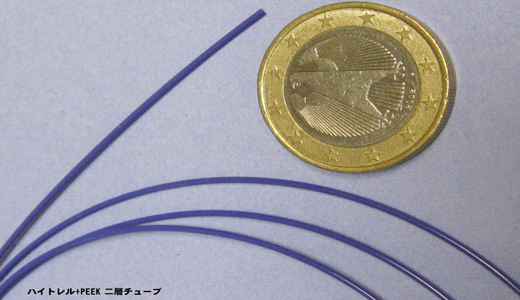

| 2 | VICTREX®PEEK+ハイトレル®チューブ | VICTREX®PEEK+ハイトレル® | Φ0.3xΦ0.5xΦ0.9 |
| 3 | ハイトレル®チューブ（一般） | ハイトレル®5577 | Φ0.5xΦ0.9 |
| 4 | ハイトレル®チューブ（一般） | ハイトレル®7277 | Φ0.5xΦ0.9 |
| 5 | ハイトレル®チューブ（難燃） | ハイトレル®7237F | Φ0.5xΦ0.9 |
| 6 | PVDFチューブ | カイナー2800 | Φ0.5xΦ0.9 |
| 7 | ハイトレル®8芯角用チューブ | ハイトレル®7237F | 0.8mmx2.4mm（内寸法） |
*NO3,4,5は着色が可能です。（着色品は価格が20%UPとなります。）
*上記以外の寸法、数量に関しましては別途ご相談になります。
*NO2は2層構造です。
◇光ファイバー保護チューブ アニール収縮率テスト
|
NO |
測定サンプル | アニール前L寸法 | アニール後L寸法 | 収縮率 |
| 1 | VICTREX®PEEK: Φ0.5 xΦ0.9 | 1000 | 1,000 | 0.00% |
| 2 | ハイトレル®7237F: Φ0.5 x Φ0.9 | – | – | – |
| 3 | ハイトレル®5577: Φ0.5 x Φ0.9 | – | – | – |
| 4 | PFA: Φ0.5 x Φ0.9 | 1000 | 998 | 0.00% |
| 5 | PVDF: Φ0.5 x Φ0.9 | 1000 | 1,000 | 0.00% |
＊上記数値は参考値となります。（保証値ではありません）
