製品詳細

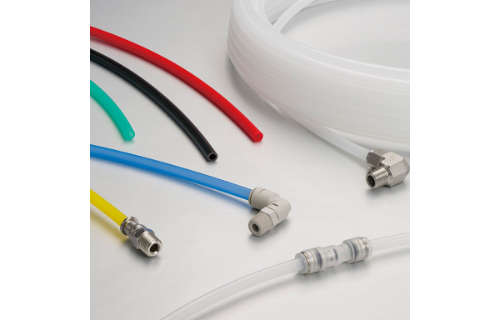

ソフトポリオレフィンチューブ
T1900
312
- 特長
- ●クリーン環境に適したポリオレフィン系樹脂を使用。
●優れた耐水性
●ポリオレフィンチューブと比べ柔軟性に優れています。
●カラー:6色、サイズ:8種。(インチサイズ有)
※専用継手有り(PP製やSUS製)
詳細はお問い合わせ下さい。
使用流体:空気、水(条件有※1~4)、
その他薬品など(条件有※5)
最高使用圧力(20℃65%RH時):0.8MPa(※6)、
使用真空圧力:-100kPa
使用温度範囲:-15~80℃(凍結なきこと)
- 内径
- Min: 2.5mm ~ Max: 8.5mm
- 外径
- Min: 4mm ~ Max: 12.7mm
- 材質
- ポリオレフィン
- RoHS2
- 対応品
- 耐熱
- 〜80℃
- 色
- B:ブラック、CR:クリアレッド、CY:クリアイエロー、CG:クリアグリーン、 CB:クリアブルー、CW:クリアホワイト
![](https://www.hagi-tube.hagitec.co.jp/wp/wp-content/uploads/2022/09/ICOPY060.bmp)
寸法表(ミリサイズ)
型式 | 内径 | 外径 | 定尺 | 最小曲げ | チューブカラー(※※) | |||||
---|---|---|---|---|---|---|---|---|---|---|
(φmm) | (φmm) | (m) | 半径(mm) | B | CR | CY | CG | CB | CW | |
CTB-0425-20-** | 2.5 | 4 | 20 | 7 | ○ | ○ | ○ | ○ | ○ | ○ |
CTB-0640-20-** | 4 | 6 | 20 | 12 | ○ | ○ | ○ | ○ | ○ | ○ |
CTB-0860-20-** | 5 | 8 | 20 | 12 | ○ | ○ | ○ | ○ | ○ | ○ |
CTB-1065-20-** | 6.5 | 10 | 20 | 18 | ○ | ○ | ○ | ○ | ○ | ○ |
CTB-1280-20-** | 8 | 12 | 20 | 20 | ○ | ○ | ○ | ○ | ○ | ○ |
CTB-0425-100-** | 2.5 | 4 | 100 | 7 | ○ | ○ | ○ | ○ | ○ | ○ |
CTB-0640-100-** | 4 | 6 | 100 | 12 | ○ | ○ | ○ | ○ | ○ | ○ |
CTB-0860-100-** | 5 | 8 | 100 | 12 | ○ | ○ | ○ | ○ | ○ | ○ |
CTB-1065-100-** | 6.5 | 10 | 100 | 18 | ○ | ○ | ○ | ○ | ○ | ○ |
CTB-1280-100-** | 8 | 12 | 100 | 20 | ○ | ○ | ○ | ○ | ○ | ○ |
※ クリーンルーム包装仕様を希望される場合、型式の最後に記号:-Cをご記入下さい。
※※.チューブカラー B:ブラック、CR:クリアレッド、CY:クリアイエロー、CG:クリアグリーン、CB:クリアブルー、CW:クリアホワイト
寸法表(インチサイズ)
型式 | 内径 | 外径 | 定尺 | 最小曲げ | チューブカラー(※※) | |||||
---|---|---|---|---|---|---|---|---|---|---|
(φmm) | (φmm) | (m) | 半径(mm) | B | CR | CY | CG | CB | CW | |
CTB-1/4-20-** | 4.15 | 6.35 | 20 | 12 | ○ | ○ | ○ | ○ | ○ | ○ |
CTB-3/8-20-** | 5.99 | 9.53 | 20 | 18 | ○ | ○ | ○ | ○ | ○ | ○ |
CTB-1/2-20-** | 8.5 | 12.7 | 20 | 22 | ○ | ○ | ○ | ○ | ○ | ○ |
CTB-1/4-100-** | 4.15 | 6.35 | 100 | 12 | ○ | ○ | ○ | ○ | ○ | ○ |
CTB-3/8-100-** | 5.99 | 9.53 | 100 | 18 | ○ | ○ | ○ | ○ | ○ | ○ |
CTB-1/2-100-** | 8.5 | 12.7 | 100 | 22 | ○ | ○ | ○ | ○ | ○ | ○ |
※ クリーンルーム包装仕様を希望される場合、型式の最後に記号:-Cをご記入下さい。
※※.チューブカラー B:ブラック、CR:クリアレッド、CY:クリアイエロー、CG:クリアグリーン、CB:クリアブルー、CW:クリアホワイト
※)ミリサイズの4×2.5はインチサイズの5/32×0.098、
ミリサイズの8×5はインチサイズの5/16×0.197として使用できます。
必ずご確認ください
※1.水、液体使用の際は、サージ圧力を最高使用圧力以下に抑えて使用して下さい。
※2.一般水道水は使用可能です。その他の水使用の場合はお問い合わせ下さい。
※3.ワンタッチ継手に接続して水、液体使用される際は、インサートリングを必ず使用して下さい。
※4.水使用の場合、チューブが変色することがありますが、性能への影響はございません。
※5.薬品に使用する際は、お問い合わせ下さい。
※6.最高使用圧力は、20℃65%RH時の値です。その他の温度の場合は、破壊圧力曲線から十分余裕のある安全率を見てご使用
下さい。
