製品詳細

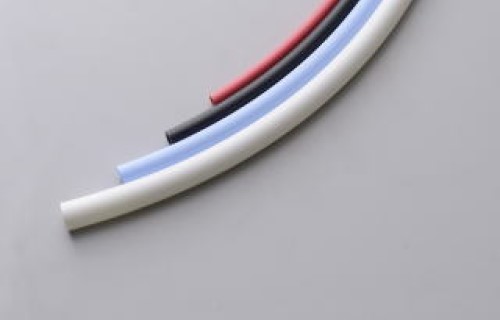

FUKチューブ スポット溶接用柔軟難燃チューブ（UL94-V0相当）
T2418
161
- 特長
- ○ 柔軟性に優れる
○ 耐摩耗性・滑り性に優れる
○ 内径UP品をラインナップ（流量増）
○ 配管時の皮むき不要で作業効率アップ
使用流体： 空気・水
使用温度範囲： 空気-40℃～+80℃
水0℃～+60℃ （凍結なきこと）
●耐摩耗性（参考データ）
・ｳﾚﾀﾝ系難燃ﾁｭｰﾌﾞ 0.043cm3 センチメートル
・FUKﾁｭｰﾌﾞ 0.019cm3 センチメートル
●使用温度と最高圧力の関係（参考データ）
・40℃時 表示圧力の60数%
・60℃時 表示圧力の40数%
・80℃時 表示圧力の約40%
- 用途
- スポット溶接用
- 内径
- Min: 6mm ～ Max: 12mm
- 外径
- Min: 4mm ～ Max: 8.5mm
- 耐熱
- 〜80℃
- 色
- 黒 白 黄 青 緑 赤 ﾗｲﾄ ｸﾞﾘｰﾝ ﾋﾟﾝｸ
| 型式 | 外径ｘ内径 | 1巻き長 | 最高使用 | 最小 | 標準カラー | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (mm) | (m) | 圧力 | 曲げ | |||||||||
| 半径 | ||||||||||||
| (Mpa at 20℃） | （mm) | 黒 | 白 | 黄 | 青 | 緑 | 赤 | ﾗｲﾄ | ﾋﾟﾝｸ | |||
| ｸﾞﾘｰﾝ | ||||||||||||
| BK | WH | YL | BU | GN | RE | LGN | PK | |||||
| FUK-4-6×4 | 6×4 | 20・100 | 空気:0.8 水:0.7 | 20 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | － | － |
| FUK-4-8×5 | 8×5 | 20 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | － | － | ||
| FUK-4-10×6.5 | 10×6.5 | 25 | 〇 | 〇 | 〇※※ | 〇 | 〇 | 〇 | － | － | ||
| ※FUK-4-10×7 | 10×7 | 空気:0.7 水:0.6 | 35 | 〇 | 〇 | 〇※※ | 〇 | 〇 | 〇 | 〇 | 〇 | |
| FUK-4-12×8 | 12×8 | 空気:0.8 水:0.7 | 35 | 〇 | 〇 | 〇※※ | 〇 | 〇 | 〇 | 〇 | 〇 | |
| ※FUK-4-12×8.5 | 12×8.5 | 空気:0.7 水:0.6 | 40 | 〇 | 〇 | 〇※※ | 〇 | 〇 | 〇 | 〇 | 〇 | |
| ※ 適用継ぎ手はﾌﾟｯｼｭﾜﾝｼﾘｰｽﾞのみとなります。 | ||||||||||||
| ※※ 受注生産品 | ||||||||||||
専用継手
・専用継手 *黄銅仕様クイックシリーズ
・無電解ニッケルめっき処理 プッシュワンシリーズ
・SUS316製のねじ込み式継手 ケミフィットCSEシリーズ
お問い合わせ方法
型式、色、長さをご教示ください。 例 FUK-4-6×4－BK－ 20m
